Règles générales d’emploi des panneaux
Quelques préconisations à suivre pour tirer le meilleur parti de la qualité des contreplaqués Joubert.
Les risques liés aux poussières de bois
Le bois est un matériau naturel, cependant sa transformation produit des poussières susceptibles d'altérer la santé des personnes exposées.
Si la concentration en poussières de bois dans l'atmosphère du lieu de travail est susceptible de dépasser la valeur limite d'exposition professionnelle (VLEP) de 1 mg/m3, le port d'un masque de protection individuel de type minimum P2 est obligatoire.
Pour plus d'informations, vous pouvez consulter le site de l'Institut National de Recherche et de Sécurité : www.inrs.fr
Protection des panneaux
Un traitement de protection s'impose, alliant l'aspect décoratif à la préservation contre les attaques biologiques en milieu très humide ou extérieur.
Les règles générales d'application de peintures ou vernis sur bois conviennent en principe pour le contreplaqué (brosse, rouleau, pistolet).
Le contreplaqué est un matériau hautement évolutif, d'une résistance et d'une durabilité exceptionnelles. Cependant, pour ne pas altérer ses spécificités et ses multiples avantages, il est nécessaire de respecter un certain nombre de règles en matière de logistique, d'utilisation et de mise en œuvre.

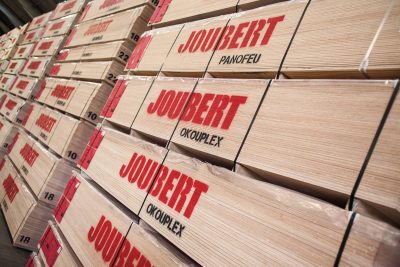

Le stockage
Les panneaux de contreplaqué ne sont pas fragiles, mais leur stockage nécessite un minimum de soins.

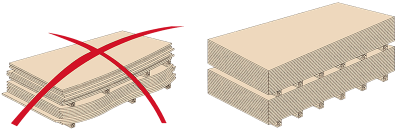

Il convient de les disposer à plat, de préférence à l'abri de l'humidité, d'espacer les chevrons de 50 cm et d'aligner dans les piles les chevrons intermédiaires. En effet un stockage dans un local tempéré, sans variations hygrométriques importantes, permet d'éviter les reprises d'humidité qui entraînent un voilement des panneaux. Ce phénomène est réversible et n'affecte pas les caractéristiques mécaniques des produits. Il peut aussi apparaître au cours de leur transport dans des conditions atmosphériques particulièrement défavorables.
En cas de voilement, il est nécessaire d'empiler les panneaux en les séparant par des baguettes de bois sec régulièrement disposées afin d'assurer une ventilation de l'ensemble. Ceci favorise l'évacuation de l'humidité en excès et sa répartition homogène dans chaque panneau qui retrouve ainsi sa planéité initiale.
En cas de stockage temporaire à l'extérieur, les piles doivent être recouvertes d'un revêtement étanche à l'eau mais perméable à la vapeur.
Un contact direct avec le sol peut engendrer des reprises d'humidité importantes des panneaux situés au bas de la pile. Il est donc nécessaire de les placer par exemple sur des chevrons (espacement préconisé de 50 cm).
Le stockage sur chants est à éviter, plus particulièrement pour les panneaux dont les chants sont usinés.
Afin de prévenir les salissures, le haut de la pile doit être recouvert d'une protection.
Mise en œuvre générale des panneaux NF Extérieur CTB-X
Bien que prévu pour un usage en milieu extérieur, certaines règles d'utilisation devront être appliquées, afin de préserver toutes les qualités des panneaux :
- Maintenir les panneaux à leur taux humidité d'équilibre de 10 (+ ou - 3 %) par une humidité relative du local de stockage comprise entre 50 et 70 %
- Stabiliser les panneaux en ambiance d'utilisation avant pose, surtout s'ils ont fait un séjour prolongé en milieu très sec ou humide
- Eviter que certains travaux entraînant une hygrométrie importante sur le chantier n'interviennent après la mise en oeuvre des panneaux ; prendre la précaution de laisser ressuer les plâtres avant la pose des panneaux ; ne pas poser de plancher flottant sur une dalle humide...
- Ventiler la contreface des panneaux (lame d'air) pour permettre l'évacuation de l'humidité

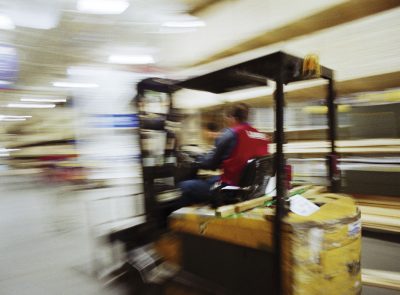

La manutention
Lors de la manutention de piles de panneaux de contreplaqué, il convient de protéger les chants afin d'éviter leur endommagement.
Bien évidemment, ceci est d'autant plus vrai lorsqu'il s'agit de panneaux dont les surfaces ont été revêtues d'une peinture, d'un vernis…

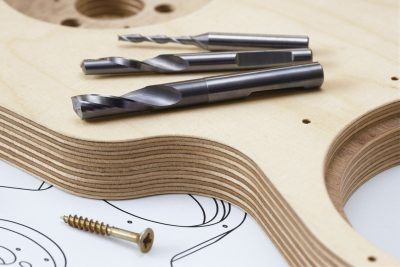

La découpe et l’usinage
Le contreplaqué se travaille aisément. C'est un des nombreux avantages de ce matériau.
Pour les opérations de découpe et d’usinage il est conseillé de les réaliser en atelier plutôt que sur le chantier pour assurer une qualité optimale des panneaux.
Le sciage
Les scies à denture très fine évitent l'arrachement des fibres. L'utilisation d'outils à plaquettes de carbure de tungstène est recommandée.
Lors du sciage, les panneaux doivent être disposés de manière à ce que leur face soit attaquée par la lame.
La vitesse de coupe des lames doit être de 50 à 60 m/s. Leur dépassement ne doit pas excéder 10 mm par rapport à la face du panneau.
Le rainurage
Le rainurage des panneaux de contreplaqué est en général réalisé dans le sens du fil de la face.
Les rainures peuvent avoir différentes formes selon l'esthétique recherché.
On utilise des fraises à plaquettes en carbure de tungstène, à denture droite avec un angle d'attaque de 20°.
La vitesse optimale est de 40 à 50 m/s.
Le perçage
Les vitesses de rotation courantes, comprises entre 2500 et 5000 t/min, sont parfaitement adaptées au perçage du contreplaqué, avec des forets à bois.
Le cintrage
Applicable au contreplaqué Joubert Poflex tout Peuplier.
La Préparation et la finition
Les surfaces des contreplaqués doivent être propres et bien poncées avant de procéder à la finition.
Les chants étant plus absorbant que les faces, une attention particulière doit y être apportée pour les protéger avec l’application d’un bouche-pore ou d’une peinture ou vernis. Les faces doivent elles aussi être prétraitées pour garantir l’étanchéité du panneau.
Pour toute application d’une finition (vernis, peinture, lasure), il est recommandé de faire un premier essai sur une petite surface pour s’assurer du résultat.
La fixation
Le contreplaqué peut être fixé de différentes manières : clouage, agrafage, vissage ou collage.
Le type de fixation dépend de l’utilisation du panneau.
Il est recommandé de suivre les préconisations des types d’emploi pour garantir une tenue compatible et durable.
Caractéristiques techniques générales
Toutes les valeurs et critères spécifiques exigés pour l'Okoumé récapitulés dans un tableau précis : indispensable aux cahiers des charges.

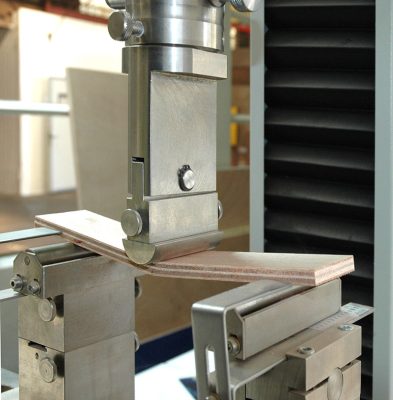

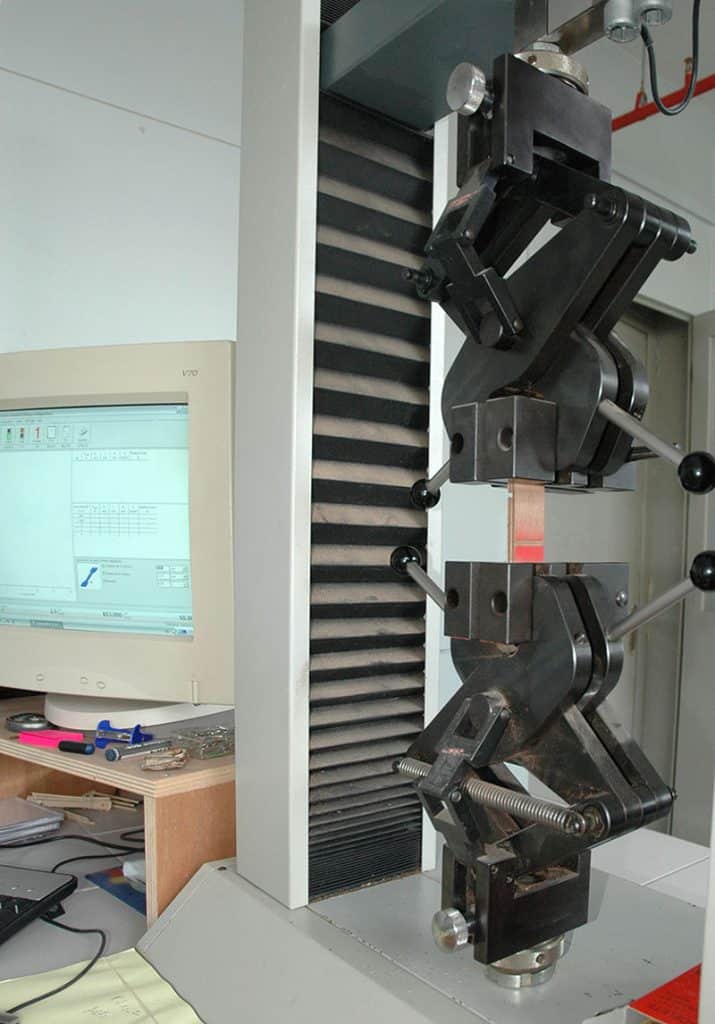

Laboratoire de tests
Exemples de valeurs caractéristiques de contreplaqué okoumé
| Épaisseur (mm) tnom |
Masse volumique (kg/m3) et résistance caractéristiques (N/mm2) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Masse volumique |
Flexion fm |
Traction Ft |
Compression fc |
Cisaillement de voile fv |
Cisaillement roulant fr |
||||
| 0 | 90 | 0 | 90 | 0 | 90 | ||||
| ≥ 5 à 10 | 450 | 22,0 à 51,0 | 16,0 à 75,0 | 5,0 à 14,0 | 9,0 à 18,0 | 10,0 à 22,0 | 17,0 à 32,0 | 6,0 à 7,0 | 1,4 |
| ≥ 10 à 18 | 450 | 17,0 à 38,0 | 28,0 à 76,0 | 7,0 à 13,0 | 12,0 à 16,0 | 13,0 à 23,0 | 18,0 à 28,0 | 6,0 à 7,0 | 1,4 |
| ≥ 18 à 25 | 450 | 18,0 à 38,0 | 23,0 à 70,0 | 9,0 à 13,0 | 10,0 à 15,0 | 15,0 à 22,0 | 16,0 à 26,0 | 6,0 à 7,0 | 1,4 |
| ≥ 25 à 40 | 450 | 18,0 à 34,0 | 20,0 à 61,0 | 9,0 à 12,0 | 11,0 à 15,0 | 16,0 à 21,0 | 19,0 à 26,0 | 6,0 à 7,0 | 1,4 |
| Épaisseur (mm) tnom |
Rigidité moyenne (N/mm2) | |||||||
|---|---|---|---|---|---|---|---|---|
| Flexion fm |
Traction Ft |
Compression fc |
Cisaillement de voile fv |
Cisaillement roulant fr |
||||
| 0 | 90 | 0 | 90 | 0 | 90 | |||
| ≥ 5 à 10 | 4 000 à 10 000 | 1 300 à 7 200 | 2 700 à 6 400 | 3 900 à 8 700 | 2 700 à 6 400 | 3 900 à 8 700 | 430 à 550 | 70 à 90 |
| ≥ 10 à 18 | 3 700 à 5500 | 3 800 à 7 600 | 3 600 à 6 200 | 4 600 à 7 700 | 3 600 à 6 200 | 4 500 à 7 700 | 430 à 550 | 70 à 90 |
| ≥ 18 à 25 | 4 000 à 5 300 | 3 900 à 7 300 | 3 800 à 5 500 | 4 000 à 7 000 | 3 800 à 5 500 | 4 000 à 7 000 | 430 à 550 | 70 à 90 |
| ≥ 25 à 40 | 3 900 à 5 300 | 4 500 à 7 200 | 3 800 à 5 600 | 4 600 à 7 000 | 3 800 à 5 600 | 4 600 à 7 000 | 430 à 550 | 70 à 90 |
| Données UFC | ||||||||
